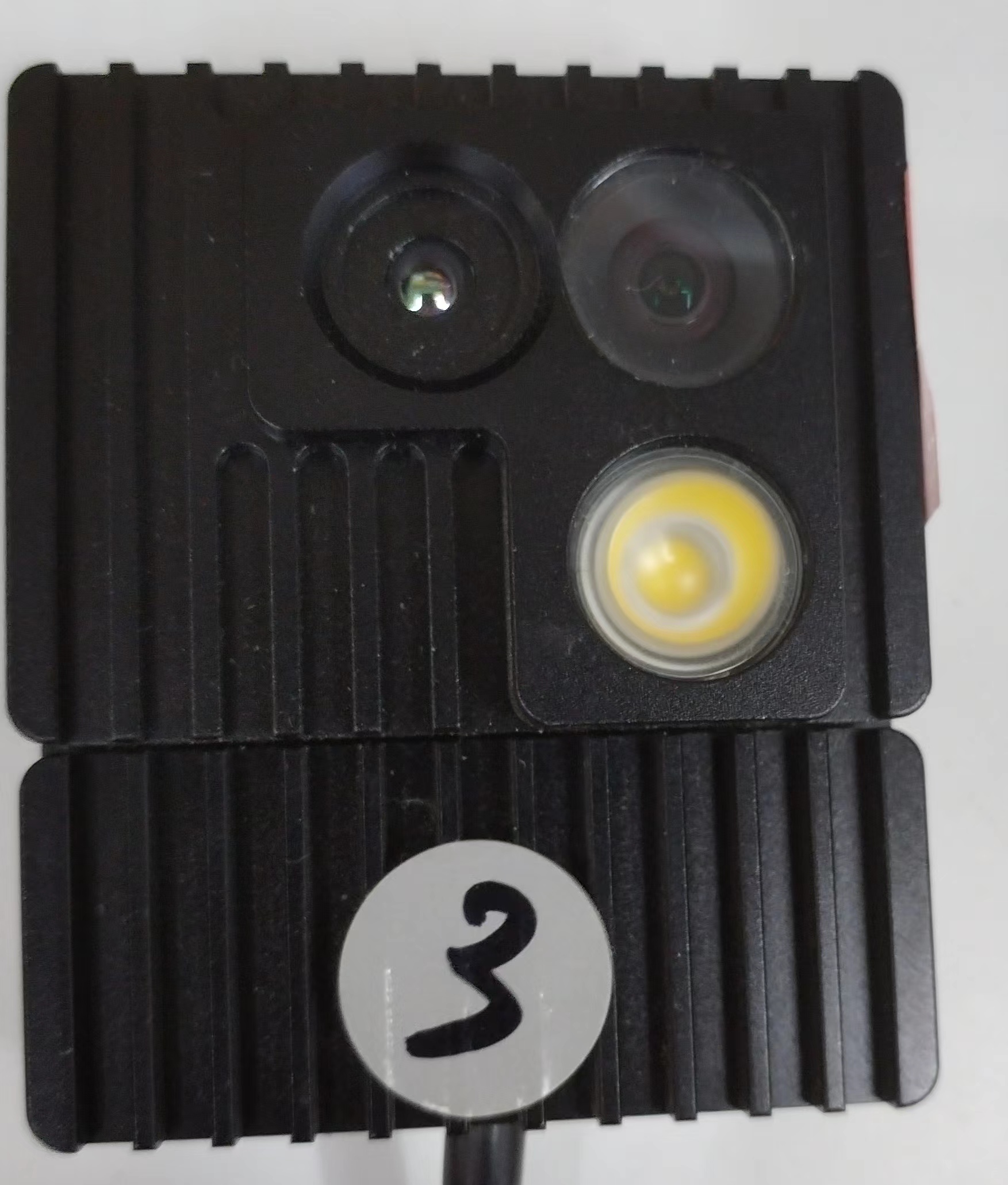

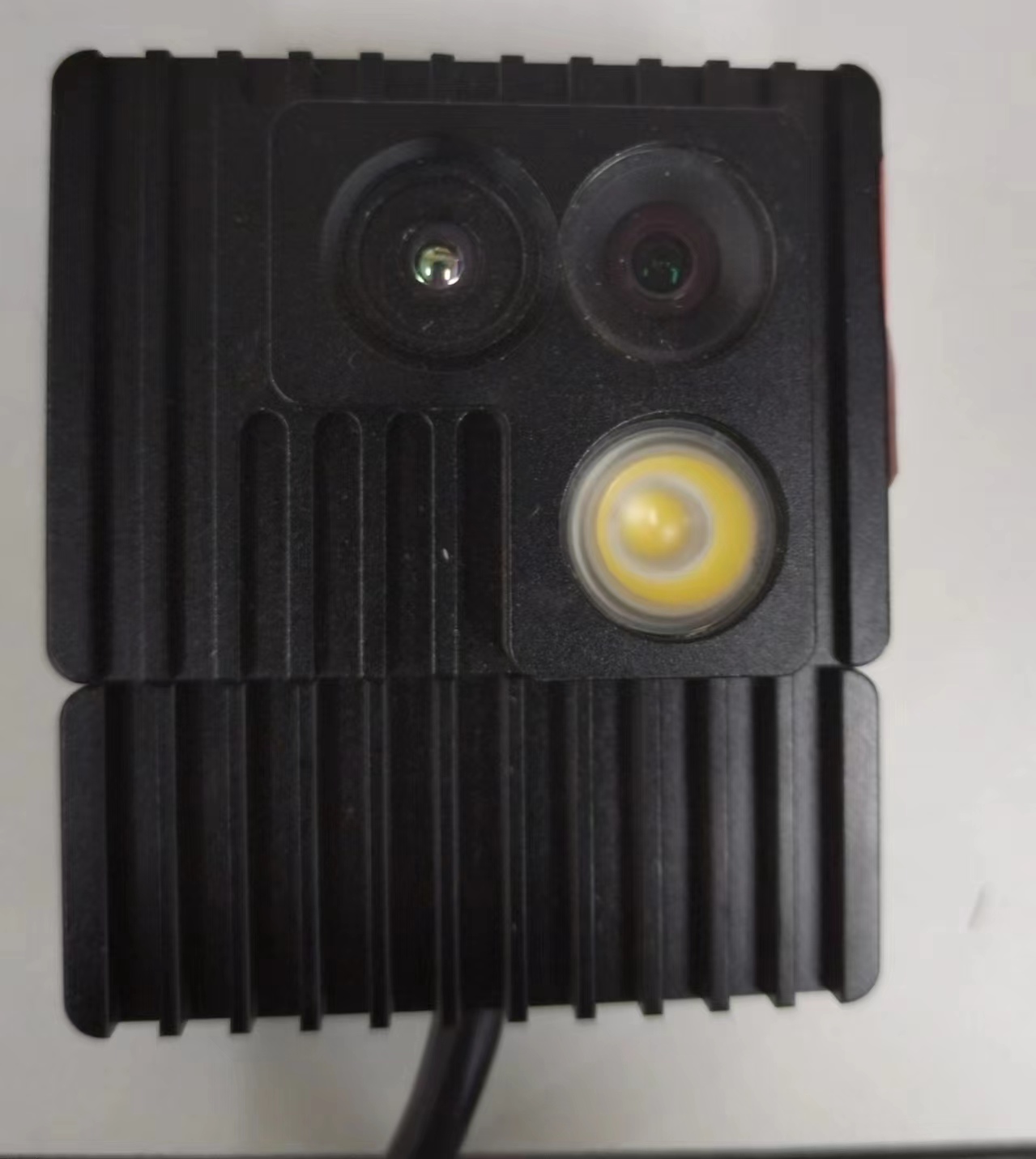

熱成像卡片機
開關柜/變頻器柜/變壓器/UPS等關鍵設備；
超溫預警：? 范圍：-20℃~150℃或-20℃~300℃（G型）；
? 可點、線、面設定超溫預警閾值；
升溫預警：? 20℃/min～50℃/min的升溫速率預警 ；
? 可同時監測6個區域溫升異常升高預警；
煙霧檢測：? 通過高清相機，前端嵌入煙霧識別算法，當檢測到蔓延 的煙霧時預警；

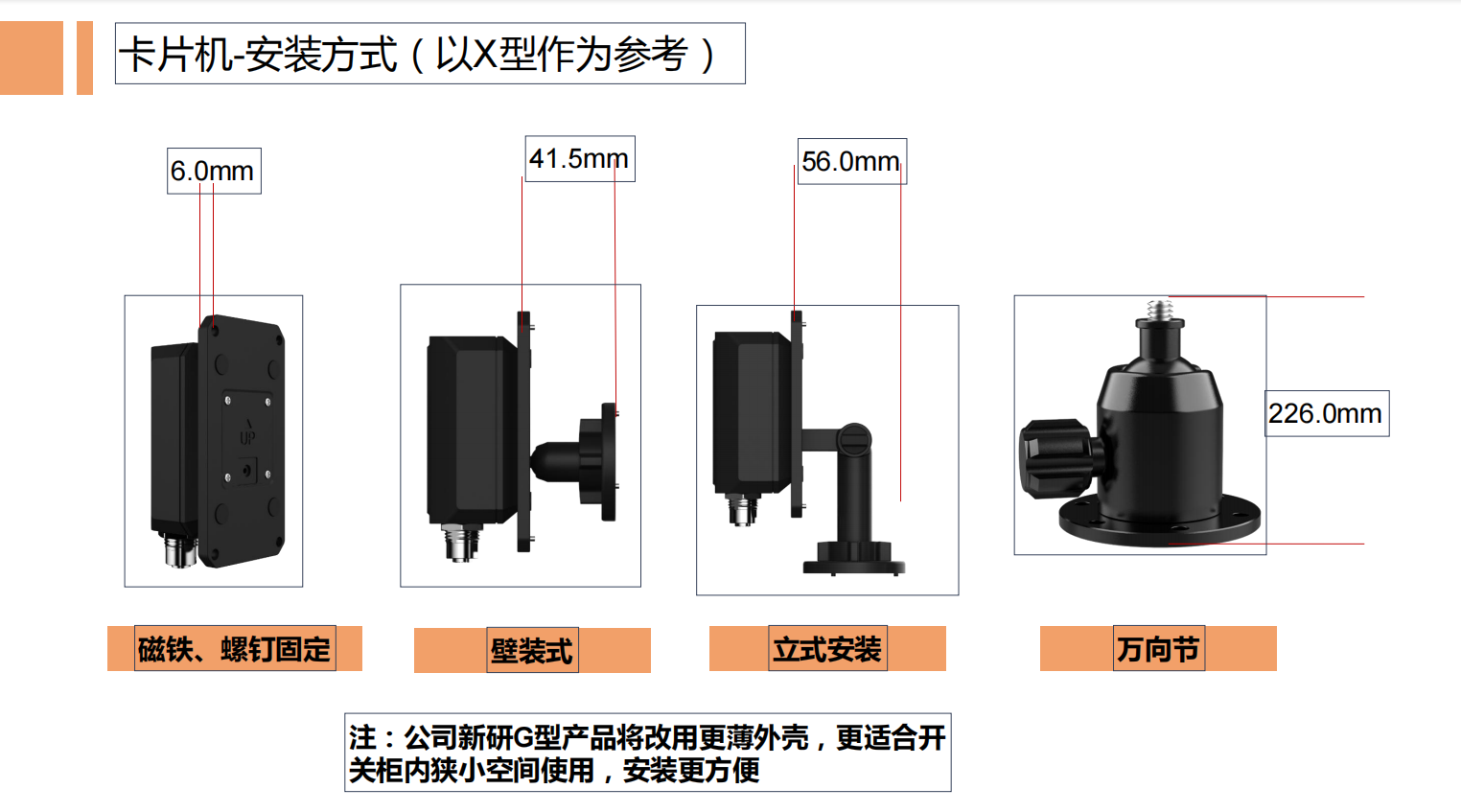

堅固易用：? IP67（X/G型）防護，一體化設計；聲光報警，快速定 位異常；磁吸、吊裝、壁裝、柱狀、獨立支架等安裝方法；
| 測溫方式 | 優劣勢對比 |
| 人工巡檢 | 人力資源需求大，工作量大、效率低、缺乏實時性、巡檢數據管 理困難 |
| 接觸式測溫傳感器 | 非可視化，局部單點測溫，安裝點位多，需要與通電設備接出 |
| 熱成像卡片機 | 可視化，非接觸，智能分析報警，可靠性安全性高，單臺設備覆 蓋整個面所有目標的溫度監測，更符合未來可視化運維需求。 |
開關柜、變頻器柜、變壓器、UPS等集成多種電氣元件、結構緊湊，空間間隙小，且設 備處于密封及帶電狀態，無法直觀觀察內部情況，安全風險大。
?技術參數
核心參數：
? 產品型號：CST-RX5389-M10系列
? 測溫精度：±2℃（或者量程的±2%）
? 測溫范圍：-20℃~ +150℃/-20℃~ +300℃
? 熱成像分辨率：320×240(X型)/160*120
? 熱靈敏度NETD：≤45mk(@25℃ F#=1.0)
? 可見光分辨率：500萬
? 視場角： 92°x69°（G型） 55°x42°（X型） 60°*45°
? 最小成像距離：0.1m(G型)，0.15m
? 供電方式：POE或9-36V(無級性)（X/G型）
? 功耗：≤1.5W(G型) ≤4.5W（X型和標準型） (25℃正常工作時)
?檢測目標
開關柜、配電柜
檢測目標：柜體內部的線排、接頭、電容圈 等易發熱的電氣部件
需求痛點：實時監測柜體內線排接頭處溫度 狀態，預防電氣事故，目前缺乏一種安全直 觀可與平臺聯動的可視化測溫監測手段
1、10kv，35kv開關柜中三相觸頭；
2、電氣柜，電纜出線室內電纜觸頭；
3、饋線柜電纜觸頭 ；
4、變壓室內電纜觸頭；
?功能特點

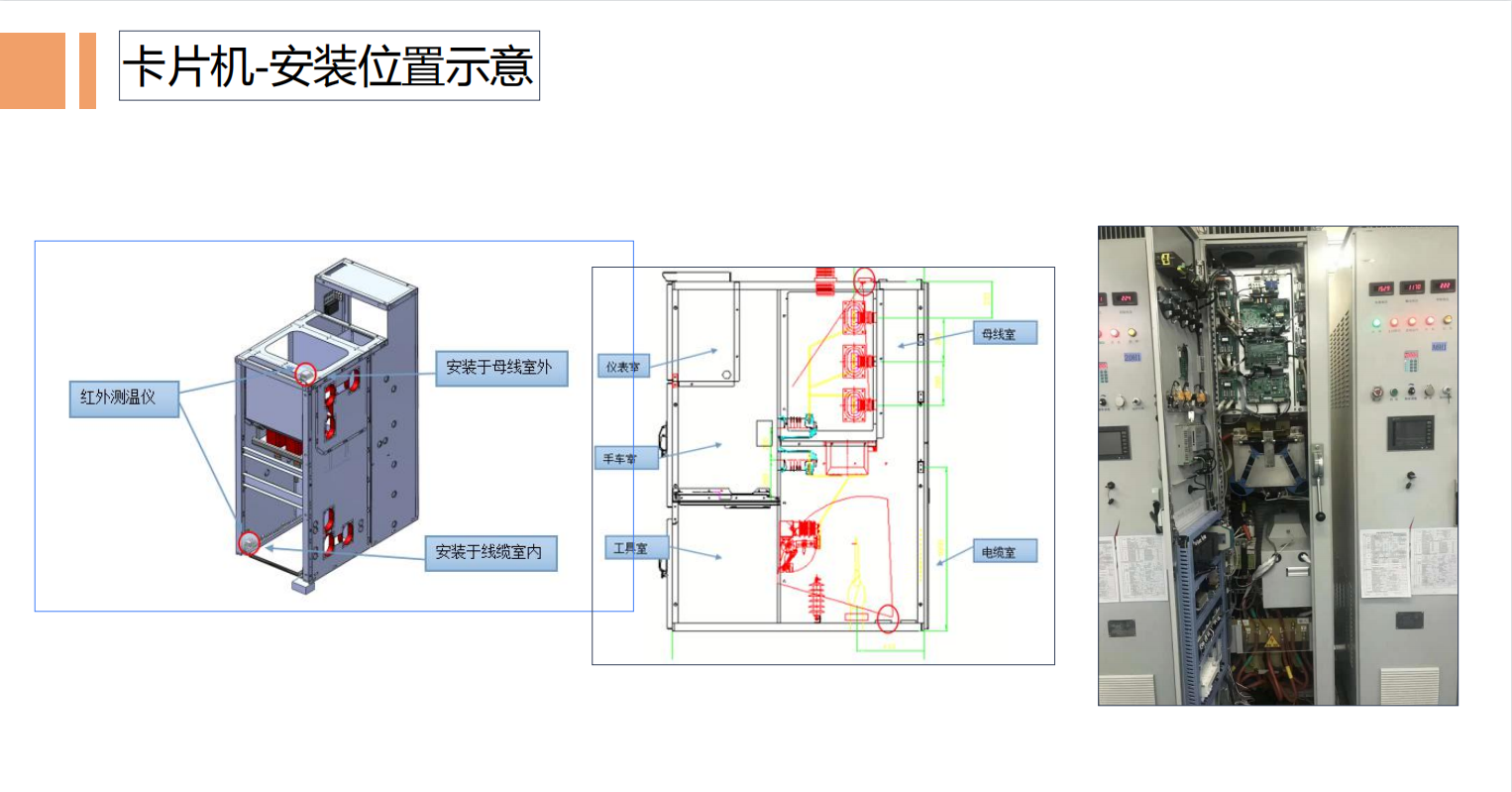

?系統現場安裝
